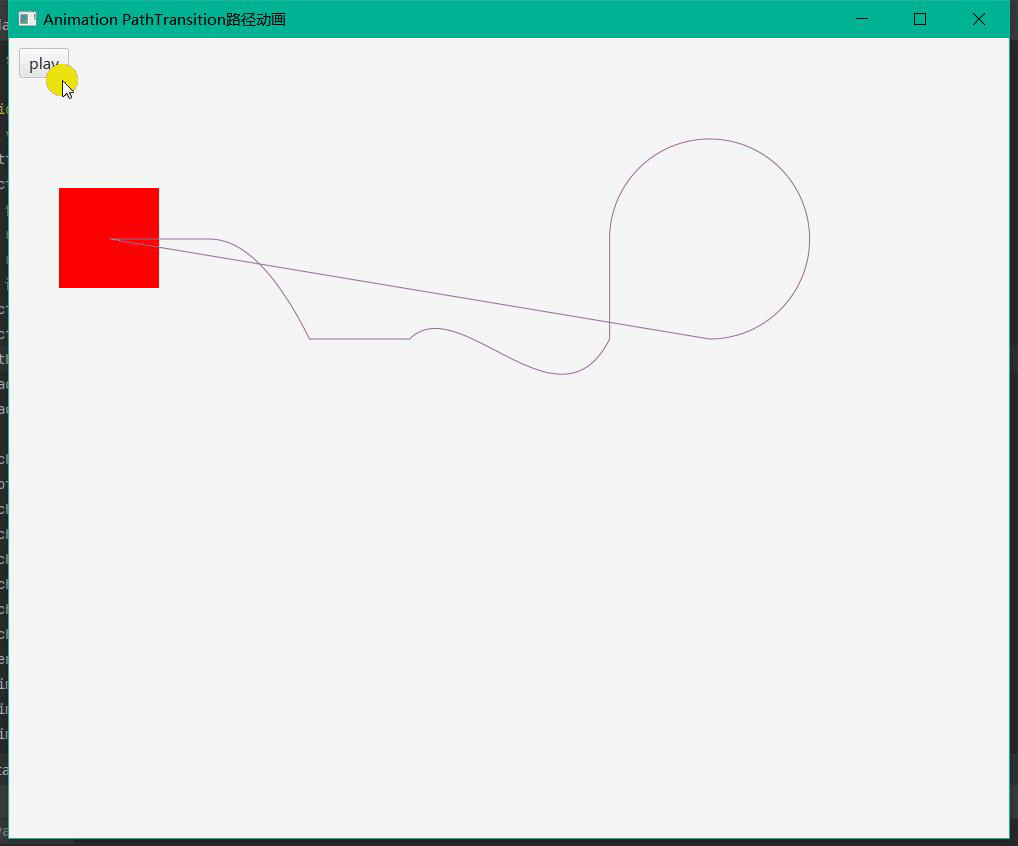

Animation PathTransition路径动画

1. 描绘路径

   /**
   * 获取路径（相对路径）
   *
   * @return
   */
   private Path getPath() {
       Path path = new Path();
       // 起点
       MoveTo moveTo = new MoveTo(0, 0);
       // 沿直线移动到(100,0)
       LineTo lineTo = new LineTo(100, 0);
       // 二次曲线
       QuadCurveTo quadCurveTo = new QuadCurveTo(50, 0, 100, 100);
       quadCurveTo.setAbsolute(false);// 设置为相对路径，则以(100,0)为起点
       // 水平线
       HLineTo hLineTo = new HLineTo(100);
       hLineTo.setAbsolute(false);// 设置为相对路径，则以(100,100)为起点
       // 三次曲线
       CubicCurveTo cubicCurveTo = new CubicCurveTo(50, -50, 150, 100, 200, 0);
       cubicCurveTo.setAbsolute(false);// 设置为相对路径，则以(300,100)为起点
       // 垂直线
       VLineTo vLineTo = new VLineTo(-100);
       vLineTo.setAbsolute(false);// 设置为相对路径，则以(500,100)为起点
       // 弧线
       ArcTo arcTo = new ArcTo(100, 100, 0, 100, 100, true, true);
       arcTo.setAbsolute(false);// 设置为相对路径，则以(500,0)为起点
       // 闭合
       ClosePath closePath = new ClosePath();
       path.setStroke(Color.valueOf("#996699"));// 设置边框颜色
       path.setStrokeWidth(1);// 设置边框宽度
       path.setStrokeLineJoin(StrokeLineJoin.BEVEL);// 设置边框连接点为圆角
       path.setStrokeLineCap(StrokeLineCap.ROUND);// 设置边框连接点为圆角
       path.getElements().addAll(moveTo, lineTo, quadCurveTo, hLineTo, cubicCurveTo, vLineTo, arcTo, closePath);
       return path;
   }


2. 获取路径，将路径添加到布局中，便于观察

   Path path = getPath();
   // 这里必须使用布局类将路径进行包裹，否则节点运动时不会按照指定路径运动
   StackPane stackPane = new StackPane();
   stackPane.getChildren().add(path);
   root.getChildren().add(stackPane);


3. 调整起始中心点与路径对齐

   rectangle.setTranslateX(-50);
   rectangle.setTranslateY(50);


4. 创建路径动画

   PathTransition pt = new PathTransition();
   pt.setDuration(Duration.seconds(5));// 设置动画持续时间
   pt.setNode(rectangle);// 设置动画节点
   pt.setPath(path);// 设置动画路径
   pt.setOrientation(PathTransition.OrientationType.ORTHOGONAL_TO_TANGENT);// 设置动画方向，图形方向与路径方向一致
   pt.setAutoReverse(true);// 设置动画循环播放
   pt.setCycleCount(PathTransition.INDEFINITE);// 设置动画循环播放次数


5. 播放动画

   play.setOnAction(event -> {
       pt.play();
   });
